[Numble Backend Challenge] 1일차

minsokim on Nov 17, 20212021-11-17T23:11:25+09:00

요구사항

DB 설계

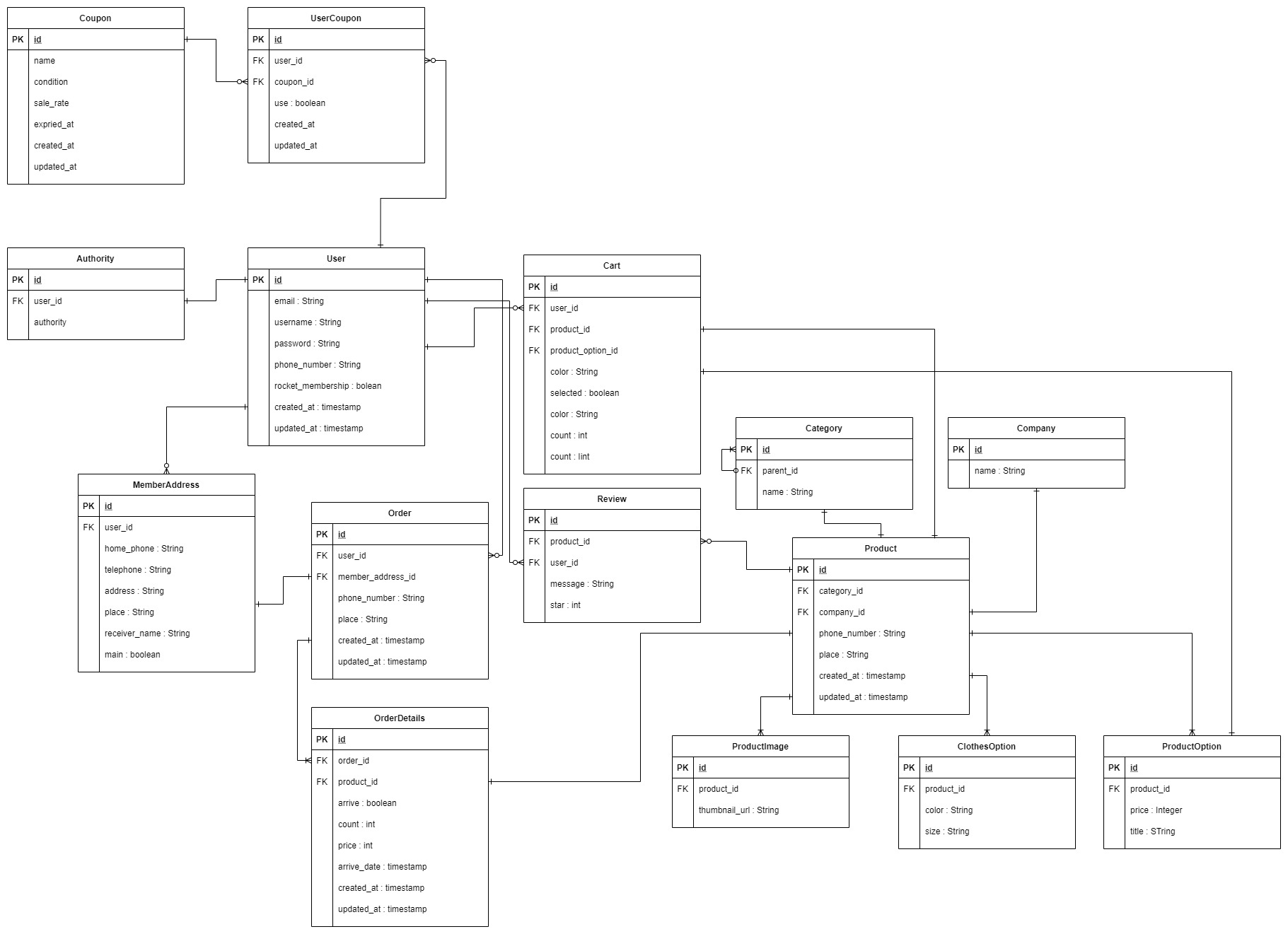

ERD

개발 환경 설정

  • Local Database
    • MySql 8.0.20 및 Timezone설정(Asia/Seoul)
  • Spring project (boot version : 2.5.6, java version : 1.8)

    • 배포, 개발 환경 분리(application.yml)

      1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

        spring:
    profiles:
      group:
        dev: dev, common

  ---

  spring:
    profiles:
      group:
        prod: prod, common

  ---

  spring:
    config:
      activate:
        on-profile: "common"
      thymeleaf:
        prefix: classpath:/templates/
        cache: false
        check-template-location: true
        suffix: .html

  server:
    port: 9091

  ---

  spring:
    config:
      activate:
        on-profile: "dev"
    devtools:
      livereload:
        enabled: true
      restart:
        enabled: true
    jpa:
      hibernate:
        ddl-auto: create
      show-sql: true
      properties:
        hibernate:
          format_sql: true
    datasource:
      driver-class-name: com.mysql.cj.jdbc.Driver
      url: jdbc:mysql://localhost:3306/numble
      username: root
      password: 1234

  logging:
    level:
      org.springframework.web: trace

  ---

  spring:
    config:
      activate:
        on-profile: "prod"
    jpa:
      hibernate:
        ddl-auto: update

    datasource:
      driver-class-name: com.mysql.cj.jdbc.Driver
      url: jdbc:mysql://numble.c2ejxfeifgj5.ap-northeast-2.rds.amazonaws.com:3306/numble?useUnicode=true&characterEncoding=utf8&useSSL=false&serverTimezone=Asia/Seoul
      username: ${DB_USERNAME}
      password: ${DB_PASSWORD}

  logging:
    level:
      org.springframework.web: trace

배포 환경 설정

  • AWS EC2

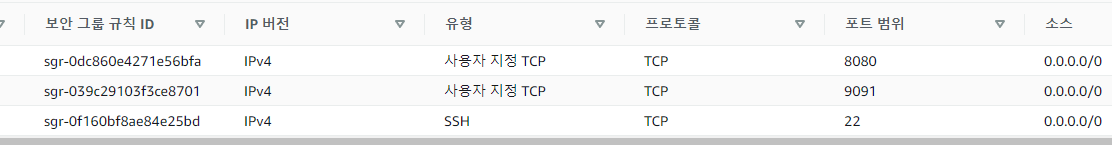

    • EC2 인스턴스 생성 및 보안 규칙 설정
      • ssh접속을 위한 22번 포트와 Jenkins용 8080 port, spring 서버 접속 용 9091 port를 인바운드 규칙에 추가

    AWS

    • Jenkins
      • Git Hook을 통해 master branch에 commit이 발생할 경우 Jenkins에서 clone받아 compile해서 서버 실행해 배포할 예정(Jenkins, Github 연동)
      • free tier의 제한때문에 하나의 EC2 인스턴스에서 jenkins서버와 spring서버를 동시에 실행시킬 예정
        • container가 종료 되었을때를 대비해 jenkins_home을 마운트 시킴
        • Plugin은 recommend와 Publish Over SSH를 설치(Jenkins Publish over SSH Plugin 설정(AWS))
        • Build가 성공적으로 진행되면 EC2에 SSH접속을 통해 빌드 된 파일을 보내고 서버 실행 스크립트를 실행해 최종 배포
        • Jenkins Server에서 빌드를 진행하고 테스트까지 수행하게 되므로 환경 변수에 DB ID, PW를 추가

      • Jenkins Dockerfile

        1
2
3

          FROM jenkins/jenkins:lts
  USER root
  RUN apt-get update && apt-get upgrade -y && apt-get install -y openssh-client

      • Jenkins docker-compose.yml

        1
2
3
4
5
6
7
8
9
10
11
12

          version: "3"

  services:
          jenkins:
                  container_name: jenkins
                  image: jenkins/jenkins:lts
                  user: root
                  ports:
                          - "8080:8080"
                  volumes:
                          - /home/ubuntu/jenkins-compose/jenkins_home:/var/jenkins_home
                          - /home/ubuntu/jenkins-compose/.ssh:/root/.ssh
      • Jenkins 설정 및 Github Webhook 설정
        • Github Repository webhook 설정을 통해 jenkins서버로 전송
        • Jenkins 프로젝트 설정에 git을 위한 secret 추가 및 git url추가

        • Build는 Use Gradle Warpper를 선택

          1
2

            clean
  build -Pprofile=prod

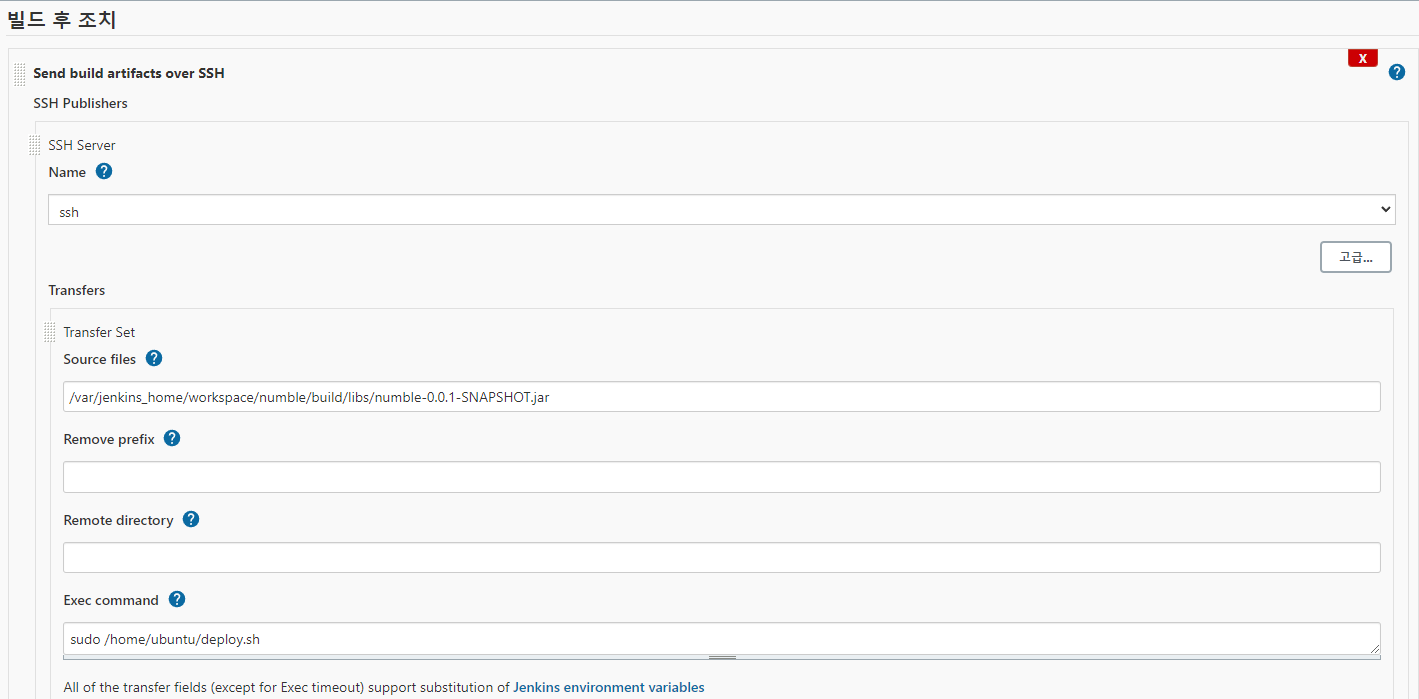

        • 빌드 후 조치 추가

          Jenkins

          1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

            ## deploy.sh
  #!/bin/bash
  echo "> 기존 container, image 삭제"
  CONTAINER_ID=`docker ps -a -q --filter ancestor="numble"`
  if [ ${CONTAINER_ID} ];then
    docker stop ${CONTAINER_ID}
    docker rm ${CONTAINER_ID}
    docker rmi -f numble
  fi

  echo "> 최신 빌드 파일로 도커 이미지 생성"
  if docker build -t numble . ; then
    echo "> 성공"
  else
    echo "> 실패"
    exit 1
  fi

  echo "> 최신 도커 이미지로 컨테이너 실행"
  if docker run -d -p 9091:9091 numble; then
    echo "> 성공"
    exit 0
  else
    echo "> 실패"
    exit 1
  fi
    • spring docker

      • Dockerfile

        1
2
3
4
5

          FROM openjdk:8
  COPY numble-0.0.1-SNAPSHOT.jar app.jar
  ENV DB_USERNAME (database username)
  ENV DB_PASSWORD (database password)
  ENTRYPOINT ["java", "-jar", "app.jar", "--spring.profiles.active=prod"]
  • RDS
    • MySql 인스턴스를 생성하고 인바운드 보안 그룹 설정은 내 Local Ip와 EC2 Instance로 부터만 가능하도록 설정

EC2 서버 접속 화면

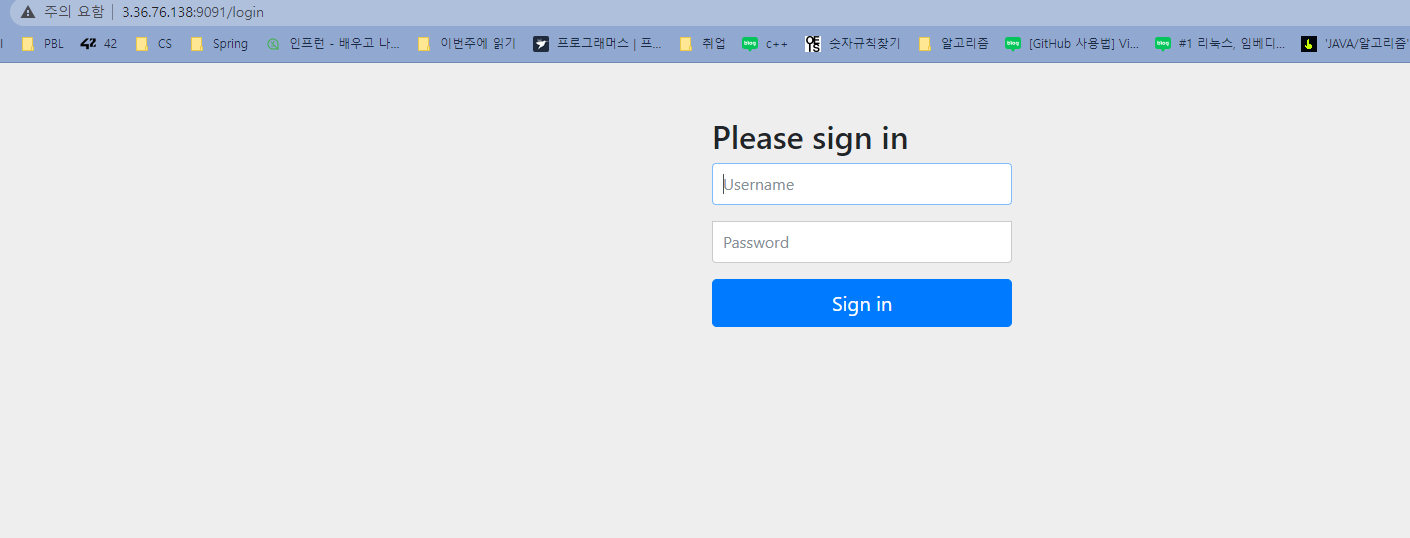

LoginPage

Project, Numble Challange
Spring Spring Boot Jenkins AWS EC2 RDS
